发布时间：2026-09-19
浏览次数：62
发布者：Admin
随着FDCA供应链完善与工艺迭代，PEF有望在未来5~10年内突破成本壁垒，成为替代PET的标杆性绿色高分子材料。
中石化（北京）化工研究院有限公司续鹏媛在《化工进展》发表《生物基聚2,5-呋喃二甲酸乙二醇酯的研究进展》文章。
系统综述了生物基聚酯聚2,5-呋喃二甲酸乙二醇酯（PEF）的研究背景、合成技术、关键影响因素、最新进展及应用前景，核心内容总结如下：
PEF由生物基单体2,5-呋喃二甲酸（FDCA）与乙二醇（EG）缩聚制得，属100%可再生生物基聚酯，被视为最有潜力替代石油基PET的材料。
PEF相对于PET的性能优势：更高玻璃化转变温度（Tg≈85℃）、更好气体/水蒸气阻隔性（O₂阻隔×6~12、CO₂阻隔×19、H₂O阻隔×2.8）、拉伸模量更高（2.04 GPa）；替代PET可减排温室气体45%~55%，减少不可再生能耗40%~50%。

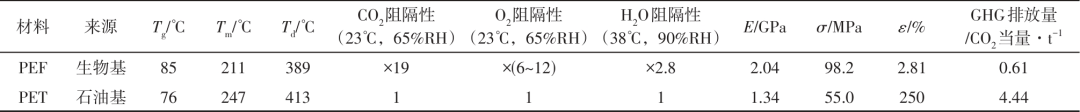

表1 PEF和PET的性能参数
PEF的发展节点：1946年首次合成→2000s后FDCA制备技术突破推动复苏→近年FDCA规模化量产激活产业化（荷兰Avantium、中科国生、合肥利夫等）。

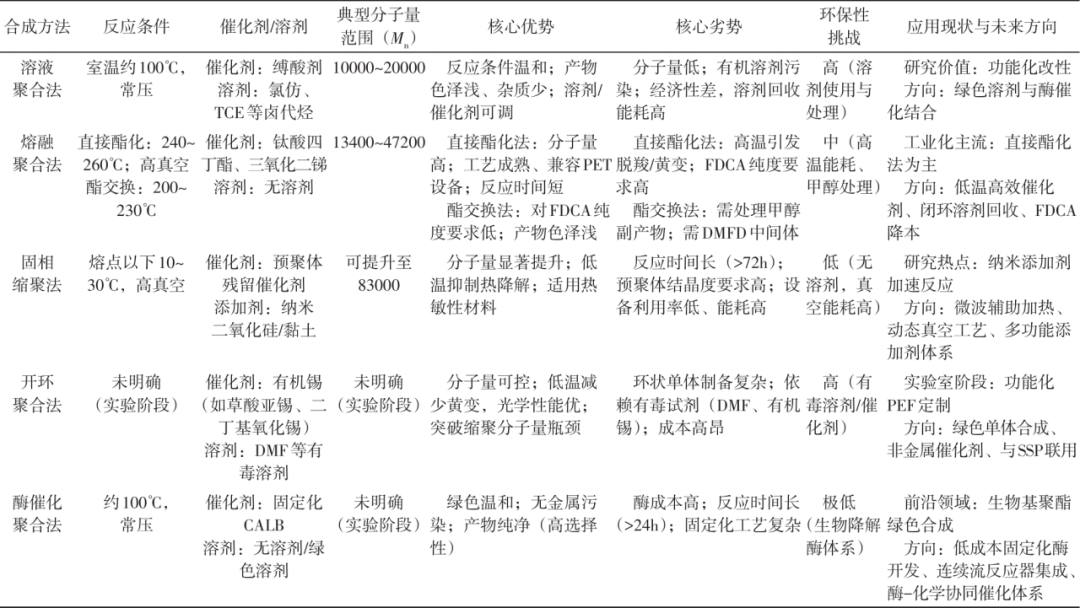

一、PEF主要合成路线对比
二、合成关键影响因素
1.原料纯度：
FDCA中HMF等醛类杂质致黄变，纯度提升至99.9%以上可使黄色指数(YI)降40%+；酯交换法用DMFD纯度更易控制且副产物甲醇易脱除。中石化柏家辉：生物基塑料PEF黄变的三大类因素
2.催化剂体系：
Ti系活性高但残留致黄变(YI>30)；Sn-Sb复合体系YI<15且可抑制二甘醇(DEG)副反应。
趋势：开发无金属有机催化剂（DBU、离子液体）避免金属致色。
3.聚合条件：
温度↑→YI急剧↑（200℃→280℃ YI:15→52），需分段控温缩短高温停留时间。
通N₂脱氧（氧<10mg/L）或加抗氧剂降YI 30%~50%。
醇酸比宜控(1.2~1.5):1，平衡特性黏度与DEG生成。
三、最新研究进展
新单体/工艺：用高纯FDCA环状低聚物经快速ROP 30min内合成瓶级PEF(Mn>30kg/mol)，无热降解变色。
非金属催化剂：DBU、CN-MIM离子液体催化获中等~高分子量且色浅PEF。
酶催化优化：CALB可催化FDCA二甲酯与长链脂肪族二醇制高分子量共聚酯，但对刚性呋喃二甲醇适应性差，需酶工程改造。
四、应用与产业化现状
应用领域：高阻隔食品/饮料包装（货架期↑40%~60%）、高强度纺织纤维（模量1.5~2.0GPa）、汽车轻量化复合材料、高频电路基板、可降解地膜及医用耗材。
产业化动态：
国内：合肥利夫（万吨级FDCA产线）、糖能科技（1.2万吨HMF装置一期即将投产）、苏州亚科（99.9%高纯FDCA）、中科国生（PEF包装联盟+PEF纤维）、上海德福伦（PEF纤维）。
国外：荷兰Avantium（Releaf® PEF瓶，FDA许可，与LVMH/可口可乐合作）。Avantium生物基PEF未投产，锁仓已超10万吨
瓶颈：FDCA规模化成本高、连续化PEF生产设备待适配、聚合效率与色度平衡难。
图片来源：合肥利夫
五、结论与展望
PEF兼具优异阻隔性、力学性及碳减排效益，是替代PET的重要绿色聚酯。
未来需重点突破低成本高纯FDCA提纯、低温高效/无金属催化体系、连续化低能耗聚合工艺及全流程回收体系，推动5~10年内实现规模化商用。
