目前，阻燃整理已经成为纺织品应用领域中不可或缺的部分。阻燃纺织品的开发和应用对于减少火灾的发生和降低因火灾造成的生命和财产损失具有重要的意义。

纺织品阻燃整理方法主要有3种：一是在纤维聚合阶段进行阻燃改性；二是在合成纤维纺丝过程中进行阻燃改性；三是在织物后整理过程中进行阻燃改性，即采用浸轧、烘焙、涂层等方法，使阻燃剂固着在纤维或织物上，从而获得阻燃效果。

用于纺织品的阻燃剂分类方法有很多种，按照阻燃剂与织物的结合方式，可分为添加型阻燃剂和反应型阻燃剂；按照阻燃元素可分为卤素基、磷基、氮基、硅基等。

卤素基阻燃剂具有添加量低，阻燃效果好等优点，但其整理后的织物燃烧过程中会释放出有毒物质；磷基阻燃剂阻燃效果好，毒性低，已逐渐取代卤素基阻燃剂；氮基阻燃剂具有低毒、低烟等优点，一般与其他阻燃剂复配使用以达到更佳效果；硅基阻燃剂对环境友好，抑烟和防熔滴性能好。

目前对聚酯纤维的传统无卤阻燃方法是通过引入含磷阻燃剂，以促进熔滴而增加聚酯纤维表面的物质损耗和热损耗的方式达到阻燃效果，但会导致熔滴现象更严重。此外，这种含磷的聚酯纤维与具有燃烧时易发生炭化的纤维如棉纤维混纺时，会因“机理相克”而导致阻燃失效，限制了其应用。因此，解决聚酯阻燃与抗熔滴之间的矛盾是阻燃领域长期没有解决的技术难题。四川大学王玉忠院士致力于聚酯不熔滴阻燃技术的研究，其团队通过在聚酯大分子链中引入交联基团，在大分子合成和熔融成型加工温度下不交联，而在高温或燃烧时可迅速自交联，从而实现了聚酯的高温不熔滴和炭化阻燃，该方法突破了传统反应型阻燃剂对卤素的依赖。

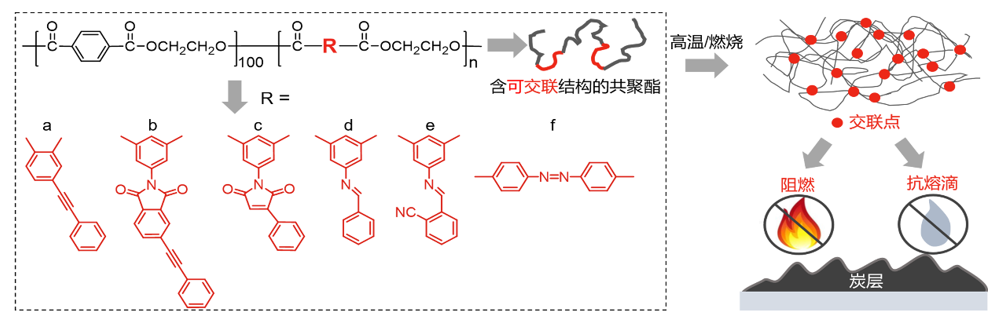

“高温自交联炭化”阻燃技术

北京服装学院王锐教授致力于羧酸类MOFs制备及在聚酯纤维阻燃中的应用，MOFs是由无机金属中心与有机配体通过配位键结合形成的一类具有周期网络结构的晶态多孔材料。其作为阻燃剂，具有气体储存、吸附作用、抑制烟毒气体的释放等优势，但提高MOFs阻燃剂在聚合物基体中的分散性仍是目前亟待解决的问题。

织物基摩擦纳米发电机被认为是可穿戴电子产品的重要解决方案，但是绝大多数织物都不具有阻燃性，阻碍了织物基摩擦纳米发电机在火灾场景下的应用。中国科学院北京纳米能源与系统研究所王中林院士团队利用棉织物作为基底，利用层层自组装方法在棉织物上制备阻燃涂层达到阻燃目的。实验证明对于阻燃处理后的棉布具有极好的自熄效果，且热稳定性及在热流下的热释放率等均得到很大的提升。研究人员利用阻燃棉布制备了一个垂直接触分离模式的阻燃织物基摩擦纳米发电机（FT-TENG）。FT-TENG被火焰在不同位置燃烧17次（每次燃烧时间为20 s）后，仍然能够保持49.2 %的输出，且在220 ℃的环境下能够保持34.48 %的输出，说明棉织物基摩擦纳米发电机具备一定的阻燃性。

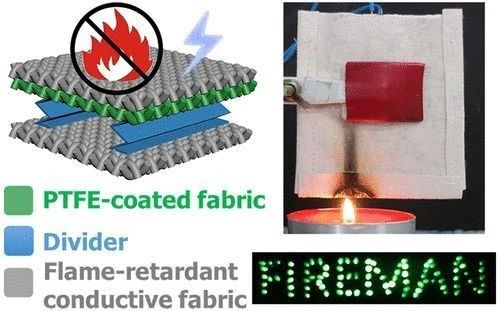

阻燃棉织物基摩擦纳米发电机

链接地址：https://www.texleader.com.cn/article-33955.html
